通风消声原理

一款用于窗户可以让风进来,声音进不来的动力消声器
关键事实与指标
吸声系数α0=0.10时消声系数理论值
0.11; 吸声系数α0=0.10时消声系数经验值: 0.10; 吸声系数α0=1.00时消声系数理论值: 4.34; 吸声系数α0=1.00时消声系数经验值: 1.5; 32kg/立方超细玻璃棉50mm厚时α0: 0.61; 32kg/立方超细玻璃棉100mm厚时α0: 0.75; 32kg/立方超细玻璃棉150mm厚时α0: 0.89; 32kg/立方超细玻璃棉200mm厚时α0: 0.92; 32kg/立方超细玻璃棉300mm厚时α0: 0.95; 100Hz声波波长: 0.76m; 100Hz吸音结构厚度小于: 47.5mm; 1000Hz声波波长: 0.38m; 1000Hz通道宽度大于: 190mm; 消声器长度1000mm在63Hz消声量: 12dBA; 消声器长度1000mm在125Hz消声量: 16dBA; 消声器长度1000mm在250Hz消声量: 27dBA; 消声器长度1000mm在500Hz消声量: 32dBA; 消声器长度1000mm在1KHz消声量: 30dBA; 消声器长度1000mm在2KHz消声量: 17dB
内容摘要

通风消声原理基于阻性消声器的一维简化公式△L=φ(α)×(P/S)×L,消声量随吸声周长P、有效消声长度L和吸声系数α增大而提高,随流通面积S增大而降低。吸声层越厚低频越好,通道越窄高频越好。当吸声结构厚度小于波长1/8时低频穿透,通道宽度大于波长1/2时高频短路。窗用通风消声器可调节送风量、过滤PM2.5,通过声能转化为热能降低噪声。

一、消声器的理论计算公式

为了便于更多的人对阻性消声器的消声量计算有一个定性的了解,这里只介绍纯阻性消声器的一维理论公式并简化推算:(三维理论,增加了不同频率的声波、风速、空气密度、湿度、温度等维度参与计算)

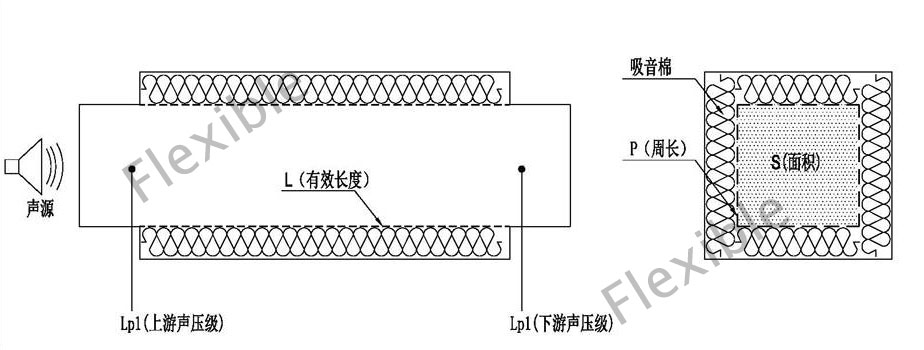

简化的定性分析计算公式:△L=φ(α)×(P/S)×L

φ(α)=4.34×[1 - √(1 - a₀)] / [1 + √(1 - a₀)]

△L:消声量

φ(α0):是与材料吸声系数α0有关的消声系数,也可以由下面查得:

P: 粗点画线的周长总和(米)

S: 粗点线的总面积(平米)

L: 消声器的有效消声长度(米)

α0

φ(α0)

α0

φ(α0)

理论值

经验值

0.1

0.11

0.55

0.86

0.82

0.15

0.17

0.60

0.98

0.90

0.20

0.24

0.65

1.11

1.0

0.25

0.31

0.70

1.27

1.05

0.30

0.39

0.75

1.45

1.12

0.35

0.47

0.80

1.66

1.2

0.40

0.55

0.85

1.92

1.3

0.45

0.64

0.90

2.25

1.35

0.50

0.75

0.95

2.75

1.42



1.00

4.34

1.5

说明:在实际工程中,以选择经验值进行计算与实验检测结果比较接近。

32kg/立方的超细玻璃棉,50mm厚时α0取0.61;100mm厚时α0取0.75;  150mm厚时α0取0.89;200mm厚时α0取0.92;300mm厚时α0取0.95; 不同厂家生产的吸音棉会有所不同,α0取值仅供参考,吸音棉越厚其低频段的相应吸音系数越高。

从上面的公式可以推导出:吸声周长(P)越大、吸声有效长度(L)越长、吸音系数(α)越高、消声效果越好;流通面积(S)越大,消声效果越低。

吸声层的声学结构越厚,低频越好,通道越窄高频越好。

当声学结构的厚度<波长的1/8时,低频声波“穿透”;例:100Hz声波波长为0.76m,吸音结构厚度小于47.5mm时,对于100Hz段的声波完全没有吸声作用;

当通道宽度>波长的1/2时,高频声波“短路”;1000Hz声波波长为0.38m,通道宽度大于190mm时,对于1000Hz段的声波完全没有吸声作用。

二、通风消声器长度与△L:消声量的关系表

长度

(mm)

倍频带中心频率(Hz)

消声量
(dBA)

63

125

250

500

1K

2K

4K

8K

1000

12

16

27

32

30

17

13

13

19

1500

12

16

25

23

22

23

23

25

21

2000

15

19

33

43

39

21

17

15

24

2200

16

21

39

51

50

28

22

17

25

2500

17

23

41

51

50

28

21

16

28

2800

20

25

43

52

51

27

22

17

29

说明:以上数据为尺寸为120mm*120mm的矩形窗用消声器的△L:消声量,

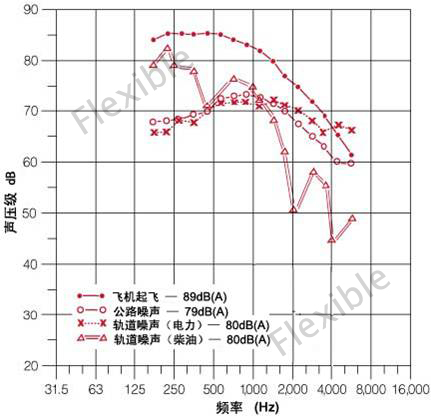

 三、窗用通风消声器简介

1. 目前市场上销售的窗式通风器/壁挂式通风器之类的传统产品,其主要功能是实现关闭窗户时可以保持通风。

2. 如果将窗式通风器和壁挂式通风器与隔音窗一起安装,会成为整个隔音窗的隔音量的短板,大幅度降低隔音性能。

3. 声境科技根据自身对声学的深入研究,针对市场的需要开发一款隔音量且又可以通风的消声器应用于隔音门窗领域。

4. 窗用通风消声器可以调节送风量,可以过滤PM2.5。采用新型的覆膜吸音棉,不积灰尘,容易清理。

5. 消声器的原理就是:噪声进入消声器的消声通道后,在通道内反复撞击吸音棉,将声能量转换为热能,从而实现声能量的大幅度降低。

内容要点与来源

通风消声原理基于阻性消声器的一维简化公式△L=φ(α)×(P/S)×L,消声量随吸声周长P、有效消声长度L和吸声系数α增大而提高,随流通面积S增大而降低。吸声层越厚低频越好,通道越窄高频越好。当吸声结构厚度小于波长1/8时低频穿透,通道宽度大于波长1/2时高频短路。窗用通风消声器可调节送风量、过滤PM2.5,通过声能转化为热能降低噪声。

关键事实

  • 吸声系数α0=0.10时消声系数理论值:0.11; 吸声系数α0=0.10时消声系数经验值: 0.10; 吸声系数α0=1.00时消声系数理论值: 4.34; 吸声系数α0=1.00时消声系数经验值: 1.5; 32kg/立方超细玻璃棉50mm厚时α0: 0.61; 32kg/立方超细玻璃棉100mm厚时α0: 0.75; 32kg/立方超细玻璃棉150mm厚时α0: 0.89; 32kg/立方超细玻璃棉200mm厚时α0: 0.92; 32kg/立方超细玻璃棉300mm厚时α0: 0.95; 100Hz声波波长: 0.76m; 100Hz吸音结构厚度小于: 47.5mm; 1000Hz声波波长: 0.38m; 1000Hz通道宽度大于: 190mm; 消声器长度1000mm在63Hz消声量: 12dBA; 消声器长度1000mm在125Hz消声量: 16dBA; 消声器长度1000mm在250Hz消声量: 27dBA; 消声器长度1000mm在500Hz消声量: 32dBA; 消声器长度1000mm在1KHz消声量: 30dBA; 消声器长度1000mm在2KHz消声量: 17dB

常见问题

问:通风消声器的消声量如何计算?
答:纯阻性消声器可用简化公式△L=φ(α)×(P/S)×L计算,其中φ(α)是与材料吸声系数α0有关的消声系数,P为吸声周长,S为流通面积,L为有效消声长度。
问:哪些因素会影响消声效果?
答:吸声周长P越大、有效消声长度L越长、吸声系数α越高,消声效果越好;流通面积S越大,消声效果越低。吸声层越厚低频越好,通道越窄高频越好。
问:窗用通风消声器有什么功能?
答:窗用通风消声器可以调节送风量,可以过滤PM2.5,采用新型覆膜吸音棉,不积灰尘,容易清理,应用于隔音门窗领域。
问:消声器的降噪原理是什么?
答:噪声进入消声通道后,在通道内反复撞击吸音棉,将声能量转换为热能,从而实现声能量的大幅度降低。
